產品介紹

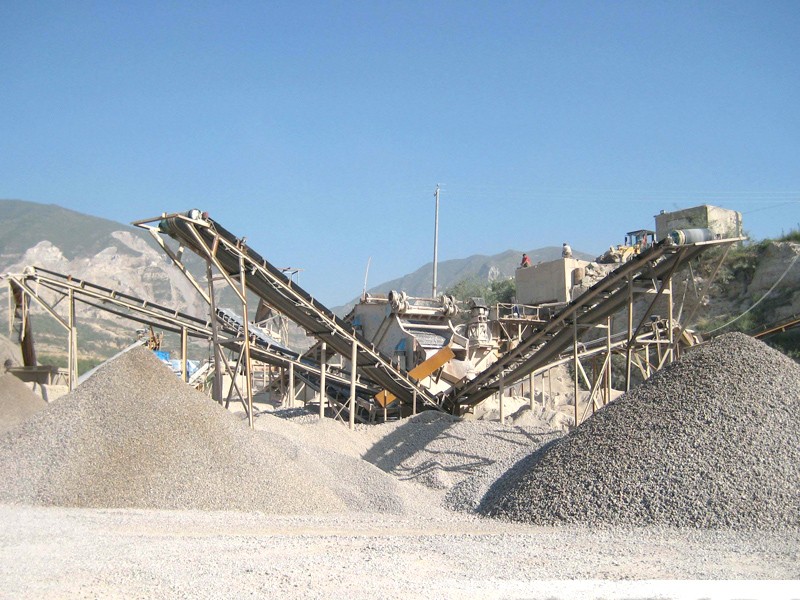

PF反擊式破碎機是一款 節能的破碎設備，加工成品呈立方體、無張力和裂縫、粒形好，能破碎進料粒度不超過500mm、抗壓強度不超過350MPa>的各種粗、中、細物料（花崗巖、石灰石、混凝土等），其排料粒度大小可以調節，破碎規格多樣化。主要應用于冶金、化工、水電工程等工業，特別是用于各種礦巖石破碎、鐵路、高速公路、建筑行業人工砂石料的生產等。

內部結構特點

反擊破碎機由板錘、反擊襯板、彈簧、機架、轉子等部件組成，耐磨性能好，板錘壽命長，同時也可以根據用戶的需要配置高錳鋼和其它耐磨合金鋼的板錘。特別的齒式反擊襯板，可以采用折線形和弧線形兩種形式，鋼板材質，耐磨性能好、維修周期長、排料粒度大小根據實際需要可以調節；轉子采用整體鑄鋼精制而成，結構結實耐用、轉子的重量大，能滿足各種破碎要求。

（1）采用三重反擊板結構，使物料打擊次數增多，硬擠壓、摩擦減少、減少錘頭損耗、延長耐磨件使用壽命。

（2）反擊板與錘頭間隙通過調整螺栓能方便調節，有效控制出料粒度。

（3）PF1315型開蓋裝備有液壓裝置，使維修更方便。

產品性能

工作原理

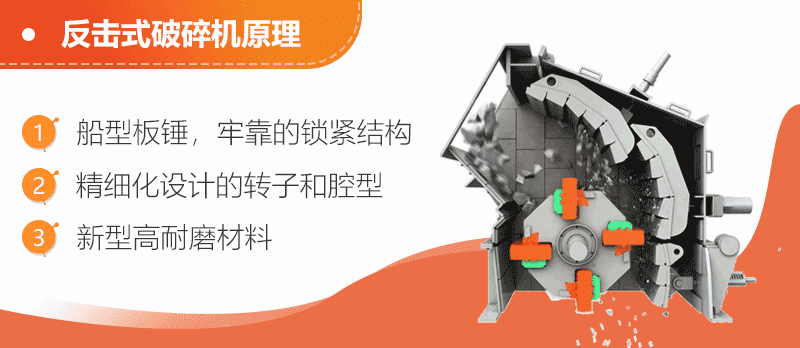

反擊式破碎機是一種利用沖擊能來破碎物料的機械設備。工作時，電動機帶動轉子高速旋轉，物料進入板錘作業區，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和形狀的目的。

技術參數
